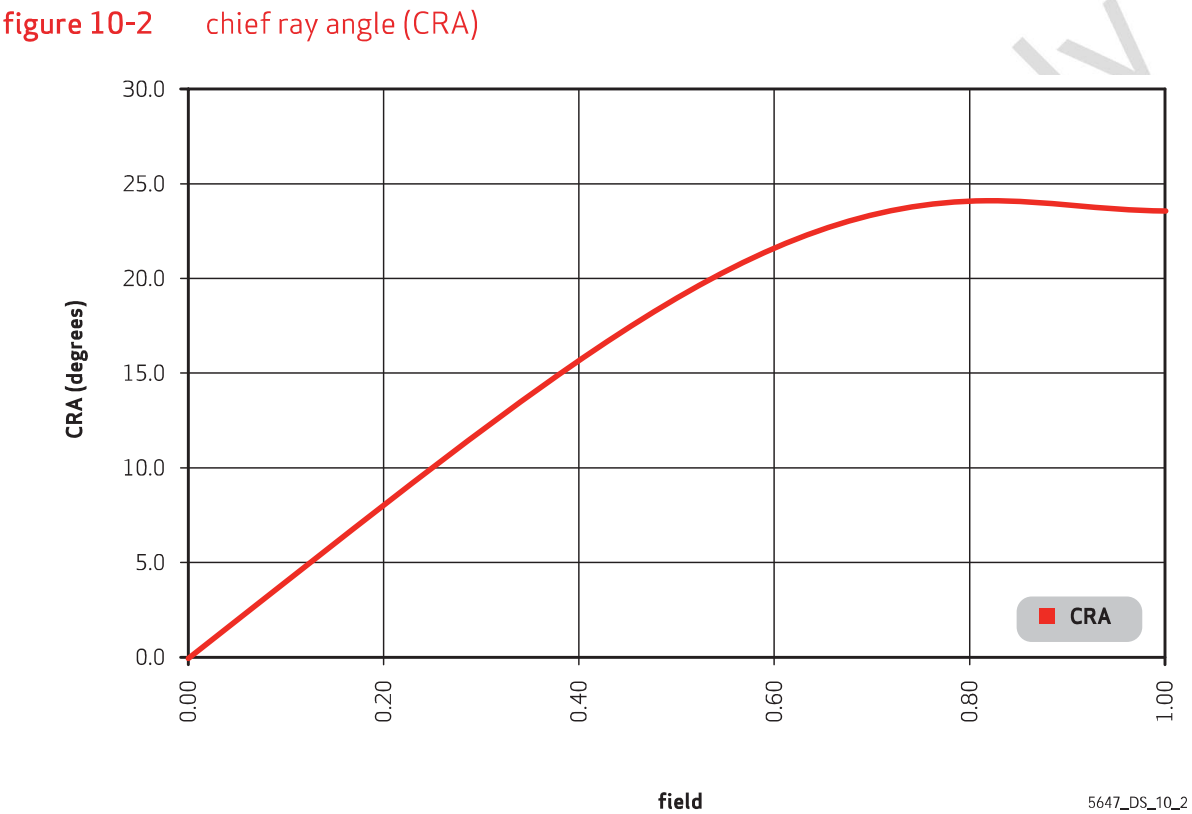

| CMOS芯片中的CRA指的是主光线角度（Chief Ray Angle） CRA是一个重要的光学参数，它涉及到光线入射到图像传感器像素上的角度。在摄像头模组中，镜头和传感器的CRA匹配是非常重要的，因为不匹配会导致亮度或色彩不均匀，影响成像效果。具体来说，CRA的定义是：从镜头的传感器一侧，可以聚焦到像素上的光线的最大角度，此角度处的像素响应降低为零度角像素响应（此时，此像素是垂直于光线的）的80%。 在实际应用中，选择镜头时会有一个CRA的参数，同时选择传感器时也会有相应的CRA参数。理想情况下，我们要求镜头的CRA曲线与传感器的CRA曲线完全匹配。如果不能完全匹配，也要求在同样的像高位置，CRA相差不能超过3度，最好是镜头的CRA比传感器的CRA小，以避免成像照度或色彩问题。 因此，在设计和组装摄像系统时，工程师需要仔细考虑和调整镜头与传感器之间的CRA匹配，以确保最终的图像质量。 以下是OV5647 芯片CRA参数

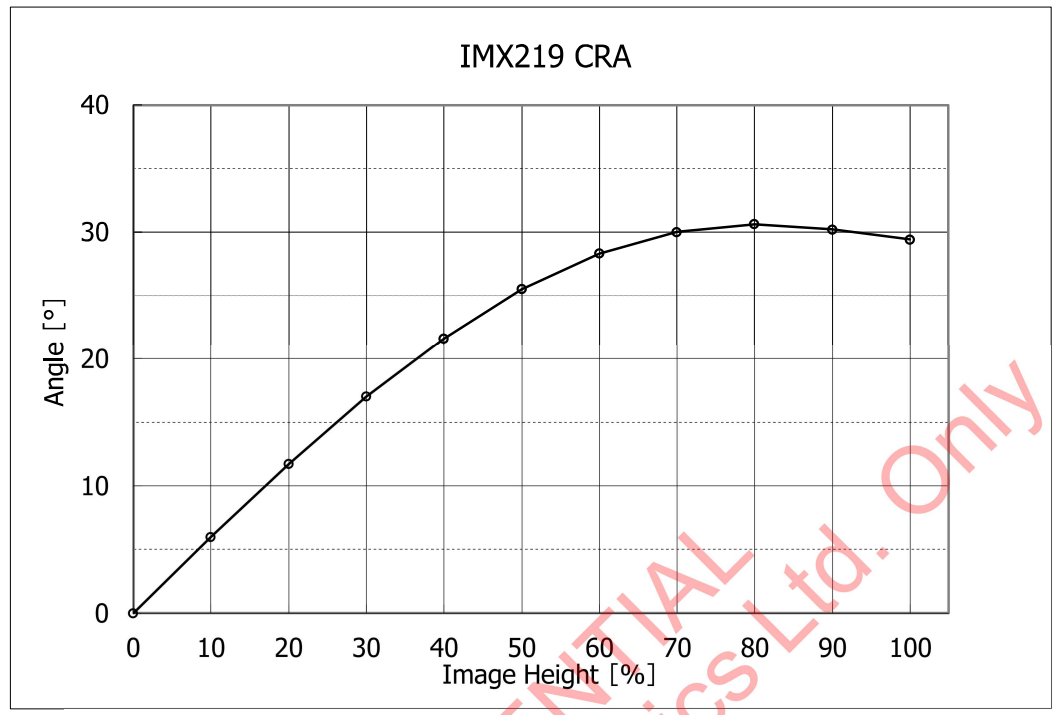

以下是IMX219 芯片CRA参数
|
